淺述小家電負載干擾問題
查看：146次 更新時間：2015-09-25 11:36:55
小家電中的負載包括線性負載(如熱水器等)和非線性負載(豆漿機，絞肉機等)。由于非線性負載為頻普極寬的干擾源。因此，對于以上干擾，特別是非線性負載的干擾，其抑制方法主要有兩種一是從非線性負載(如電機)本身入手。因為不恰當的操作、接觸器的接觸不良、炭刷不干凈等，都會產生數倍于正常運轉時的干擾情況。為了減少干擾，就應當保證接觸器的接觸可靠、開、合動作的正常和觸頭的壓力，而且還要保持炭刷和換向器的干凈，還應保證炭刷本身的質量和換向器的光潔度；同時還要保護炭刷對換向器有適當的壓力；最后還要使機座的固定可靠，避免機械運轉時引起的運轉不穩。

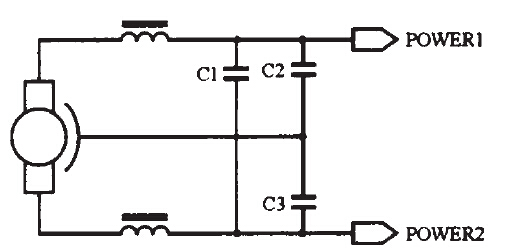

其二(er)則是采(cai)用必(bi)要的(de)電氣濾波方式，其電路連接如下(xia)圖所示。
該電路的目的是為干擾電勢提供一個低阻抗的通路，以抑制干擾值。在上圖中，C1為電感成分較小的電容，一般為幾十～幾百nF； C2選用穿心電容，一般為1～4.7nF。增加該電容的目的是為了抑制噪聲，但電容的安裝位置不同，以甚高頻段的干擾抑制效果會有很大變化，所以，安裝時要特別注意電容的接地外殼應與電動機座或金屬外殼的短連接。同時應在連線時使電容器的輸入、輸出部分的電磁禍合盡可能地減少。

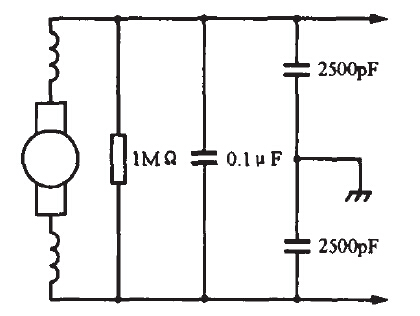

此外，還有一(yi)組典型的(de)△形(xing)干擾(rao)抑制器電(dian)路，可同時抑制對稱和不對稱干擾(rao)。其具體(ti)電(dian)路如下(xia)圖所示。
